Type 2420 met verhoogde raveelbak

  • VT_2420_V01DIN EN 14975 : 2010-12
  • k-waarde : 1,1 W/m2K
  • Maximale belasting : 175 kg
  • Luchtdichtheidsklasse : klasse 4

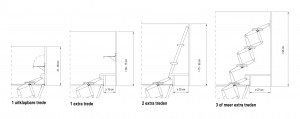

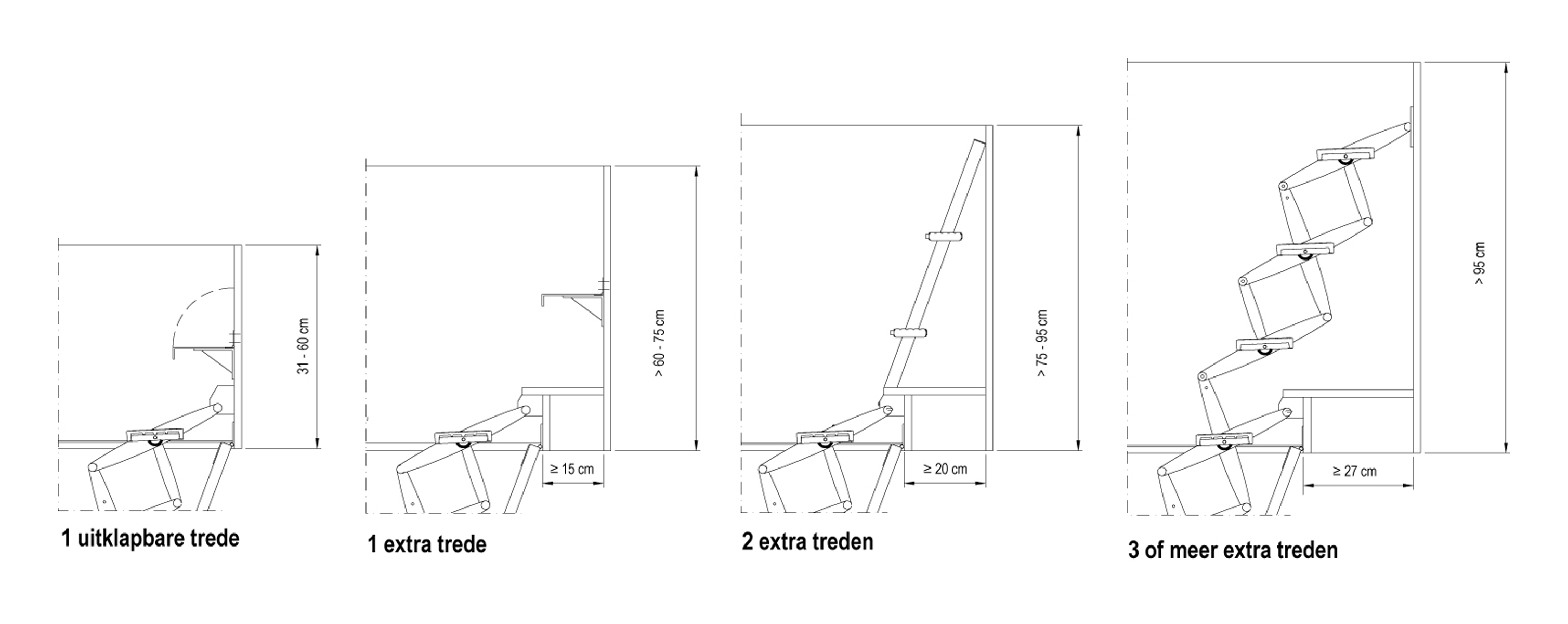

Gelijk aan type 2400, echter met een verhoogde raveelbakmaat (maat B). Afhankelijk van de hoogte worden in de raveelbak een luikdeling en extra treden toegepast, om het hoogteverschil tussen plafondhoogte en verdiepingsvloer op een veilige manier te overbruggen. Zie schetsen.

Raveelbakhoogten_N_V01
Beschrijving

Type 2400 is het summum van de vlieringtrappen, speciaal bij frequent gebruik en plafondhoogtes boven 280 cm. Vervaardigd uit zware gegoten aluminium profielen en gepolijste treden van 14 cm diep. Geleverd met multiplex raveelbak waarin het geïsoleerde luik van 56 mm (U=1,1 W/m2K)  is afgehangen. Bediening met trekstok en kunststof treksluiting. Balancering van het luik door een systeem van verstelbare zij-armen en veren. Balancering van de trap door een systeem van looprails, loopwagen, luikarm en een veer. De loopwagen geeft extra stabiliteit t.o.v. andere systemen. Standaard voorzien van aftimmerlatten en kunststof parket/laminaatbeschermers. De trap ligt op het luik waardoor geen zwenkruimte benodigd is.

Opties
  • luik 76 mm (U=0,92 W/m2K)
  • telescopische leuning
  • traphek
  • plafondhoogtes tot 408 cm
maatplan_schaartrap_V01 Afmetingen

A = grootte ruwe trapgat B = raveelbakhoogte C = plafondhoogte D = niet van toepassing E = grondmaat F = minimale zwenkruimte beneden

A B C D E
70×110/120/130/140 19,5 240 135
70×110/120/130/140 19,5 260 150
70×110/120/130/140 19,5 280 165
70×110/120/130/140 19.5 300 165
70×110/120/130/140 19.5 320 180
